Lepton FLIR を Raspberry Pi で(ちゃんと)動作させる

Yutaka Yasuda / 2018.12.31

概要

作ったもの

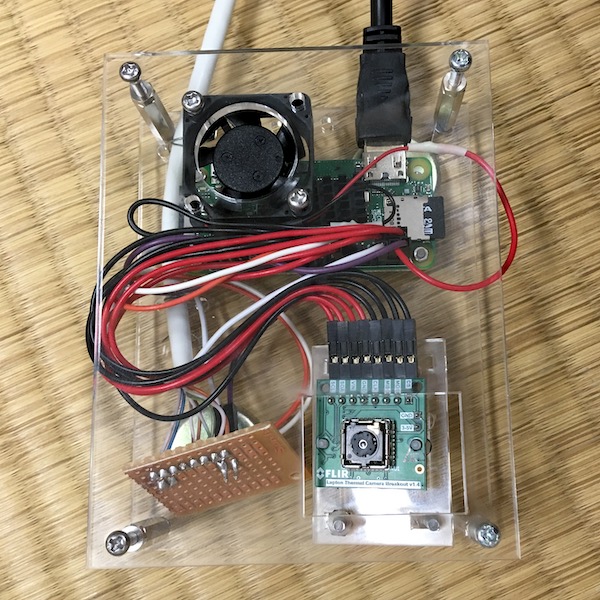

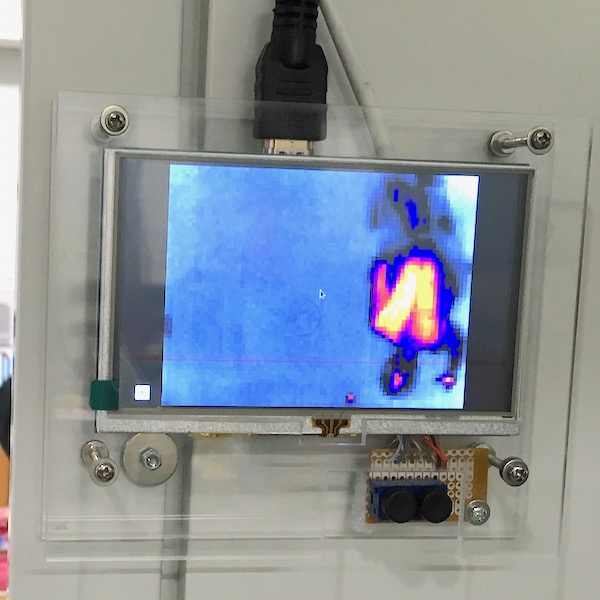

Lepton FLIR Thermal camera を天井に貼り付け、部屋の中の状態をサーモグラフィ画像としてドア前に提示するシステムを作りました。

Lepton FLIR Camera Module を Raspberry Pi Zero で動作させる際の注意点

基本的には以下の作例情報と、そこで参照されていたソフトウェアを利用しました。

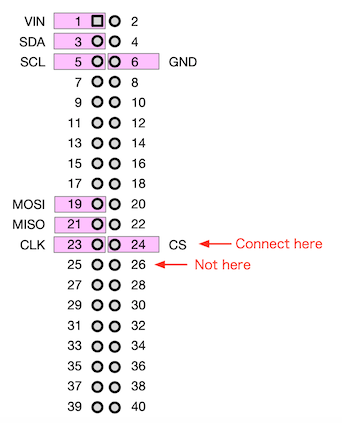

この段階で注意すべきことが一点あります。結論から書くと、上記作例に沿うなら、カメラモジュールのCSピンはRaspberry Pi の pin #26 ではなく pin #24 に接続する必要があります。

上記二つの作例では FLIR module の CS ピンに接続すべき Raspberry Pi 側 SPI インタフェイスの CE ピンは、CE0 (#24)ではなくCE1 (#26)に接続するように書かれています。しかし実際にはそれでは動作せず(上記二例に書かれている赤い四角が左上に出る状態になる)、CE0 ピンに接続する必要がありました。

私は SPI などについて今回初めて調べた程度の理解しかありませんが、ざっと調べたところでは、

  1. Raspberry Pi にはSPIインタフェイスが2つあり
  2. それぞれに CE0, CE1 ピンがある=最大四つのSPIデバイスが接続でき
  3. 上記LeptonModule Software の raspberry_video のコードは /dev/spi0,0 にアクセスするように書かれている (LeptonThread.cpp は SpiOpenPort(0); とあり、それは SPI.cpp では open(std::string(“/dev/spidev0.0”).c_str(), O_RDWR) を呼び出すことになる)
  4. 作例にある pin #26 は SPI0 CE1 で、それは /dev/spidev0.1 に相当する (see; Raspberry Pi Pinout )
  5. しかし spidev0.0 に当たるはずの SPI0 CE0 は pin #24 のはず

です。そして実際に #24 に接続すると赤四角画像ではなく、きちんとサーモグラフィ画像が出ます。おそらく私の理解は間違ってないでしょう。

実際には現場で一緒に作業していたN君がCE1でなくCE0につないでみることを提案して動作し、後で上記のことを調べました。N君に感謝。なお画面左上に赤い四角が出るだけの状態は、映像をSPIインタフェイス(カメラ)から取得できていないことを示しています。上記ソフトウェアのmain.cppの前の方に、80x60範囲をredで埋めるコードがあります。

継続的に絵が出てこない問題の原因と対処

Shortcut

結果だけに興味のある方は、以下の「主たるコード変更箇所」セクションまで飛ばすと良いかもしれません。

問題と原因

さて前節のようにピンさえ間違えなければ動作はするのですが、連続的に動作させてみると何時間、あるいはそれより短い時間で、カメラから映像が出てこない(raspberrypi_video ソフトウェアでは絵が最後に更新されたままになるので、止まっているように見える)状態に繰り返し陥りました。というか、丸一日以上動作したことがほとんどありません。なお私の環境だけかも知れませんが、Raspberry Pi Zero のCPU温度($ vcgencmd measure_temp などとして表示可能)が高くなればなるほど、発生頻度が高まるように思われました。

面白いことに Raspberry Pi をソフトウェア・リブート($ sudo reboot)してもこの状態から戻れません(raspberrypi_video ソフトウェアでは赤四角が表示される)。唯一の解決方法はハード・リセット、つまり電源を切って入れ直すことでした。

これは以下のことを想像させます。

  1. Lepton FLIR Breakout board あるいは Camera Module が何らかの状態を保持しており、これがおかしくなる
  2. システム再起動、つまりドライバの再ロードで解決しないので、
  3. つまりドライバにあるはずのデバイス初期化コードはその状態をリセットしない
  4. しかしBreakout board あるいは Camera Module は電源の再投入によって自分自身をハード・リセットする

となると、ソフトウェアからこのハード・リセットが呼び出す方法があるかどうかが問題です。

そこで FLIR の Datasheetを見ると、p.12 の Pin Layout に RESET_L なるピンがあります。p.20 にリセットシーケンスが、p.24 辺りにやはり pin #23, #24 に PWR_DWN_L, RESET_L ピンなどがあることが示されています。しかしこれらのピンはブレイクアウトボードのピンには出ていません。つまり Breakout board 上の回路がこのあたりを制御してスタートアップシーケンスを実行していると思われます。

対処

SDKのコードやドキュメントをかなりたくさん読んで理解を整理して、ざっと検索し直したところ、これが自分だけでなく一般的な現象であることがわかりました。

Lepton common issue, but no solution (2017/3)

“However, after 5-10 minutes of continuous operation, the Lepton stops transmitting data.” (b…@labyrinthlabs.ca)

However, even with this approach - eventually the thing goes off the rails and wont come back without a hard reset. (JeffW)

ここでもやはり PWR_DWN_L, RESET_L ピンが Breakout board に出ていないことが指摘されています。読み進むと、最終的に LEP_RunOemReboot() 関数が再起動をしてくれて、これによって再びデータを出してくれるようになる、と報告されています。

ところが私が参照していた FLIR Software Interface Description Document (IDD) は2014年のもので、PowerOn コマンドなどが含まれていません。それらのものは後に追加されたようです。FLIR LEPTON Software Interface Description Document (IDD) Rev 303 には 2018年の情報もあり、こちらには PowerOn や Reboot 関連の記述があります。

また冒頭に引用した Lepton Software も古く、この OEM 関連のコードがライブラリに含まれていません。ざっと検索すると、 PureThermal 1/2/Mini Reference Firmware にには LEPTON_OEM.c が含まれており、そこには LEP_RunOemReboot() があります。周囲のファイル群を自分が使っていた古い Lepton Software と較べて問題が無さそうだったので、私はこの LEPTON_OEM.c を自分の環境にバックポートして build しました。

この Google Group で正解を出した Ben Kluwe も恐らく同じ対処をした raspberrypi_libs/leptonSDKEmb32PUB を用意しているようですから、他の人はこれを利用すると良いと思います。ただ、例えば raspberrypi_video ソフトウェアなどの中に、状態がおかしくなったときに LEP_RunOemReboot() を呼び出して問題を解決するようなコードは含まれていません。プログラマが自分自身で適切なところで Reboot させるコードを追加する必要があります。下の方に私が行った rapberrypi_video ソフトウェアに対するコード追加の例を示しておきます。

注意

なお LEP_RunOemReboot() は普通、return code は -26 を返します。LEPTON_ErrorCodes.h を見ると -26 は以下のように定義されています。

LEP_ERROR_I2C_FAIL = -26, /* I2C Bus Error - General Failure */

まあリブートして I2C の接続が切れてしまった(正しい終了手続きを踏めなかった)からでしょう。これで問題無くリブートしています。ただ、LEP_RunOemReboot() を呼び出した直後に何らかのアクセス、たとえば LEP_RunSysPing() を呼び出すなどすると、恐らくはレスポンスが無いためにそこでスタックし、永遠に戻ってきません。上の Google Groups でも同様の議論があり、Reboot させてからしばらく待つようにとあります。私の実験範囲では 0.5sec の待ち時間ではダメで、0.75sec では問題ありませんでした。

主たるコード変更箇所

GitHub Repository yyasuda/LeptonModule に、そのように修正したraspberrypi_video アプリケーションが得られる状況を作っています。

つまり上記リポジトリからファイルを取得して、以下のようにすると対策した raspberrypi_video アプリケーションが得られます。

$ cd software/raspberypi_video
$ qmake && make

Comapring changes を見ると、修正箇所が分かるでしょう。大きな修正点を以下に列挙しておきます。

なおこの Repository に含まれているドキュメント(IDD)は 2015 年のもので、そこには OemReboot に関する記述がありません。

FLIR LEPTON Software Interface Description Document (IDD) Rev 303 には 2018年の情報もあり、こちらには PowerOn や Reboot 関連の記述がありますので、こちらを参照することをお勧めします。

注意

この文書が参照している groupgets/LeptonModule Lepton Module は古いもので、恐らくgroupgets/purethermal1-firmware を利用する方が良いと思います。つまり sparkfun の作例 FLIR Lepton Hookup Guide は古いのですが、しかし多くの人は前者にしか含まれない raspberrypi_video アプリケーションに魅力を感じるでしょう。

その意味で BenKluwe/LeptonModule も同じことをやろうとしているように見えます。

私自身はまだこれで本当に安定して FLIR camera module が長時間連続動作できることを確認しきれていませんが、ともあれ現時点での情報としてあげておきます。

追記

このドキュメントを書くために調べていたら、なんと 2018.8 に同じ問題を同じように対処している人がいたのを発見しました。novacoast/Lepton-3-Module を見ると、おかしくなったらボタンをクリックして OEM Reboot を掛けるようにしています。うーん、気づかなかった。なんでもとりあえず検索するって大事ですね。(なんというオチ)

追記2

上のドキュメントは2018年の暮れに書いたので、その時点では「長時間連続動作できることを確認しきれていませんが」とする他ありませんでした。が、それ以来 2019年1月25日現在まで、何度かソフトウェア修正のためのリブートを行った以外は連続稼働させて、問題なく動作し続けている状態です。うまく問題を解決できていると思います。



Yutaka Yasuda

2018.12.31
