Yutaka Yasuda / 2019.06.26
ロードセルの信号はとても微弱で不安定なので、その読み出しには安定したアンプと A/D コンバータが必要です。HX711 はそのために必要な機能をワンチップにまとめており、これだけで一定速度でのデータサンプリングが可能で、また安価です。
そのためロードセルを使った簡易スケールの製作 など、HX711を使ったロードセルの値を読み出す作例がたくさんネットにあります。
ところでHX711は、そのサンプリングレートを 10Hz と 80Hz で切り替えられるようになっています。
HX711 データシート 24-Bit Analog-to-Digital Converter (ADC) for Weigh Scales
このデータシートの2ページめ、Table 1 の pin 15 - RATE に注目してください。ここを Low level にすると 10Hz、High Level にすると 80Hz でのサンプリングになるとあります。ところが多くのボードはこのピンをこLow Levelに固定的に配線しており、つまり10Hzでしか動作しないようにされています。 例えばこんな感じ。
ところが偶然私が買った安価なボードは、とても簡単に10/80Hzの切り替えが可能でした。つまり80Hzでサンプリングしたい人はこの製品を買うのがお勧めです。以下に詳述します。

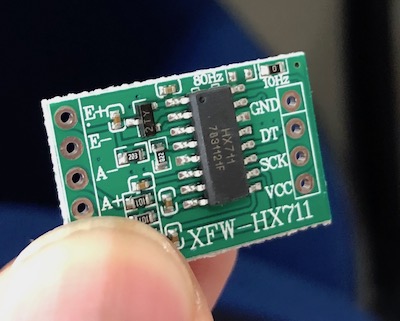

KKHMF の HX711モジュールが2019/6現在、145円でAmazon にて販売されています。すごい。

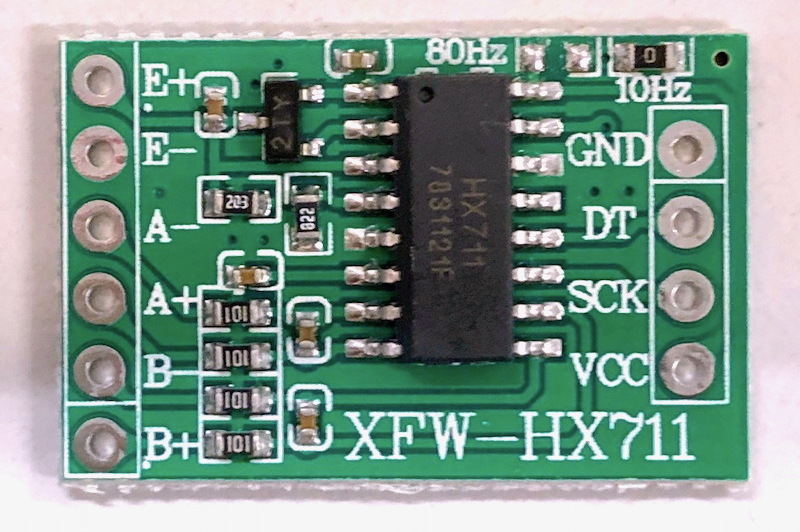

この製品は 10Hz サンプリングに固定されているように見える、のですが、基板（右上部分）を良く見ると「10Hz」「80Hz」のプリントがあり、10Hz 側に 0Ω抵抗が付いていることがわかります。

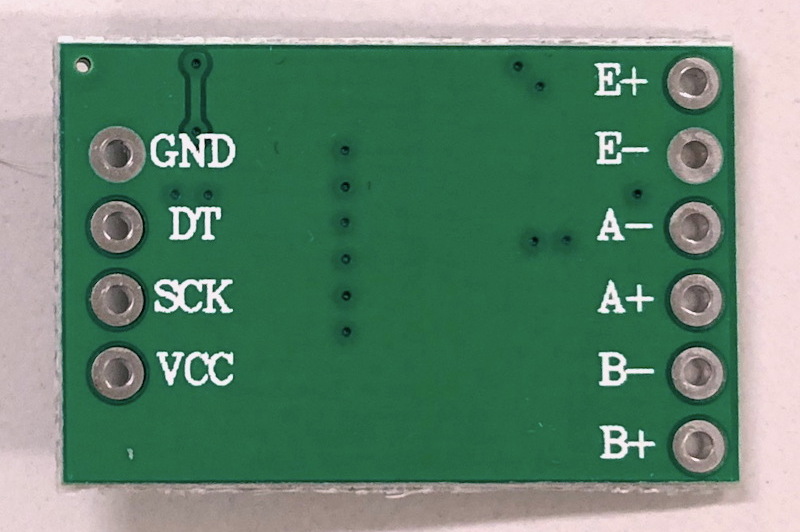

基板裏側の写真を見ると、表側の HX711 の pin 15 がすぐビアに消え、ぐるっと裏を回ってすぐ上にある0Ω抵抗の左側のビアに出てきているのが分かるでしょう。
念のためにテスターで当たって 0Ω抵抗の右側は GND につながっており、80Hz の “z” のすぐ右のパッド（ランド）は pin 16 つまり VCC につながれていることを確認しました。
HX711 は pin 15 が RATE で、ここが Low だと 10Hz、High だと 80Hz ですから、つまりこの 0Ωを外して、80Hz 側のパターンに何かしら適当な抵抗をつけてやれば 80Hz でサンプリングするようになることがわかります。

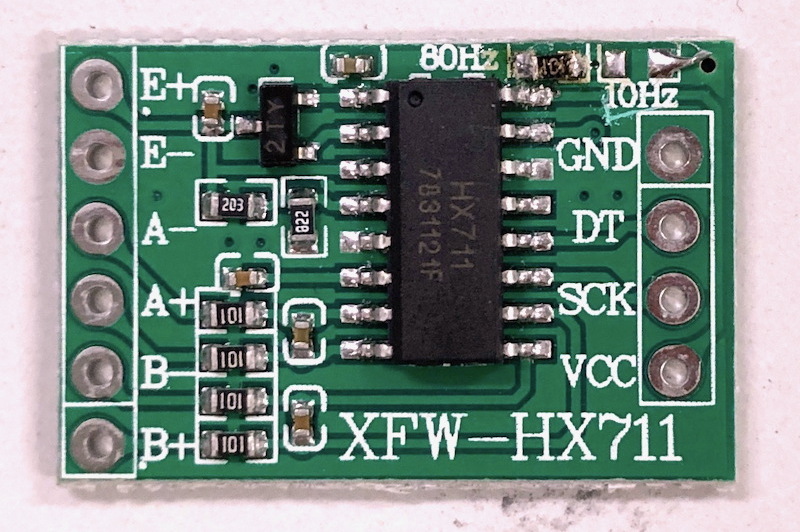

というわけで、とりあえずそのあたりに転がっていたチップ抵抗を拾って80Hz側につけてみました。（下手くそ御免。。）
これで正しく80Hz でサンプリングするようになりました。良かった良かった。
